空調室外機組噪聲治理案例-杭州銀行

一、項目概況

杭州銀行華成支行位于武林路380號，現銀行2樓處存在一臺VRV空調外機噪聲較大，影響3樓居民生活。需對其進行噪聲治理。

VRV空調外機風口處噪聲值約為68dB(A)，白天背景噪聲約為65 dB(A)。

為解決噪聲影響，現針對現場實際噪聲情況進行分析，制定切實可行的噪聲控制方案。

二、噪聲源分析

空調室外機組的噪聲包括排風口風扇空氣流動動力學噪聲和機組內部壓縮機與管道內流體傳輸振動引起的設備振動噪聲值。噪聲具有中低頻偏高且全頻聲壓級高的特性。

1)空氣動力性噪聲：電動機在運轉時，進氣風扇高速旋轉時打破原有空氣的壓力平衡，使空氣之間湍流摩擦產生噪聲。空氣動力性噪聲以中高頻為主。

2)機械性噪聲：壓縮機運轉時因機械運動而發生的撞擊振動，產生脈沖性機械噪聲，輻射的噪聲覆蓋全頻帶。機房內以機械性噪聲為主要噪聲。

3)管道振動噪聲：壓縮機運轉時，管道內的流體與管壁摩擦振動及管道連體振動產生的噪聲。輻射的噪聲通過空氣及固體構筑物傳播，以中低頻為主。

三、噪聲適用標準

依據現場實際情況，本項目位于馬路一側，降噪目標為居民樓區域滿足《聲環境質量標準》(GB3096-2008) 2類要求。在排除其它干擾噪聲源的條件下，近敏感點噪聲值晝間不高60dB(A)，夜間不高于50dB(A)。

四、噪聲控制技術說明

4.1 消聲器設計

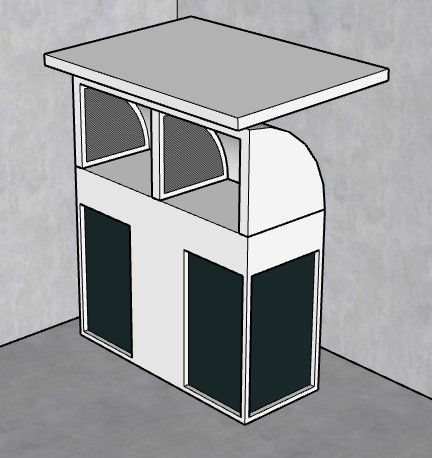

1、空調風機使用消聲器通風消聲，同時空調外機排風口與消聲器中部采用隔板阻擋，避免產生紊流等現象。排風消聲器尺寸為2200mm*880mm*880mm，設計消聲量≥10dB。

2、排風消聲器內部設置抗性消聲片，片間距100mm;理論消聲量≥5dB。

3、消聲片內吸聲棉容重不低于48kg/m3，側重低頻控制;同時外包憎水玻璃絲布，消聲器及鋼支架表面噴塑處理，暫定顏色乳白色。

4、由于噪聲主要影響到3樓住戶，因此，在排風消聲器上方安裝一塊吸隔聲屏障板。

4.2 減振措施

1、考慮到影響點距離外機較近，需進行減振處理，降低振動傳遞的低頻噪聲。

2、在空調風機底部加裝減振基座，降低噪聲源傳遞給地板的激振力，減弱固體聲，從而達到減振降噪的目的。
