中沙金座裙樓頂空調機組和水泵噪聲治理項目案例

一、項目簡介：

杭州中沙金座裙樓頂安裝有空調外機及水泵設備，同時運行時導致相鄰住宅內聲環境噪聲超標，對業主的生活休息存在了一定的噪聲影響。為此，中沙金座相關負責人聯系到我公司，希望通過降噪設計對聲環境進行改善。我公司對設備現場進行了踏勘并擬定以下降噪方案。

通過對現場環境的仔細勘查討論，我公司技術專員發現其主要噪聲源為三組空調室外機、兩組熱泵熱水機及兩臺水泵運行時發出的一系列組合噪聲，傳播到居民樓的噪聲主要表現為中低頻率帶噪聲。根據以往類似項目的降噪設計，我們提出以下降噪方案：

二、降噪方案：

方案設計從兩方面考慮整體降噪措施，首先通過以降低設備本身噪聲來控制聲源，其次及切斷噪聲傳播途徑來降低噪聲對外界聲環境的影響;采用隔聲、吸聲、減振來改善敏感區的聲環境。

1 、吸隔聲屏障( 總體)

離三組空調室外機50 公分搭建“ L”型吸隔聲屏障，屏障整體長10.2 米，高4.5 米，頂部0.5 米向內45 度傾斜。屏障屏體采用鋼結構骨架，底座搭建鋼結構底座。整體降噪量設計25 分貝。

2、 空調機組消聲器( 銀行)

根據機組尺寸，設計通風、檢修方便的隔聲罩，頂部開口放入消聲插片。

3 、水泵隔聲罩( 回春堂)

兩臺水泵運行時噪聲較大，設計水泵隔音罩將兩臺水泵罩起來，水管進出隔聲罩時做好密封處理。

4 、空調消聲彎頭( 回春堂及棋牌室空調)

四臺空調外機下部壓縮機及出風口噪聲都比較大，壓縮機的噪聲已設計了吸隔音屏障，出風口噪聲需要將噪聲向外側馬路方向?qū)Я鳎乖肼暩淖兎较颉?/p>

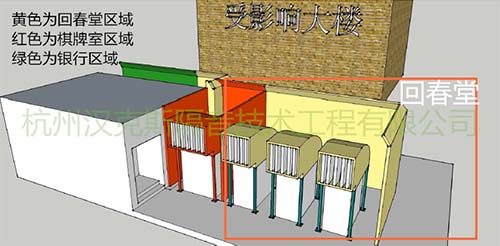

以下為中沙金座群樓頂設備降噪設計圖：

三、降噪效果：

由于銀行及回春堂的空調運行時間都在晝間，未達到夜間時間，設定噪聲治理效果為晝間60 分貝以下。棋牌室的空調運行時間超過晚上的22 點，達到夜間時間，設計噪聲治理效果為50 分貝以下。
